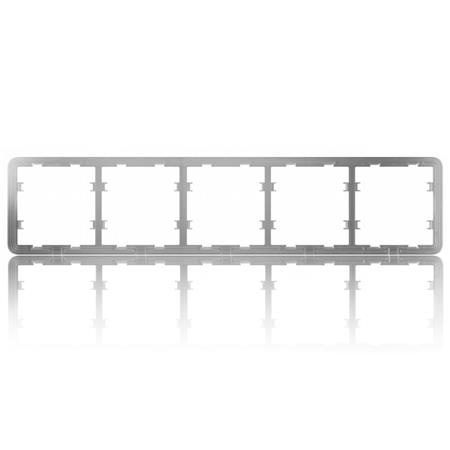

Ajax Frame (5 seats) (52349) - Pětinásobný rámeček pro LightSwitch

LightSwitch Jeweller je chytrý dotykový nástěnný vypínač určený pro vnitřní instalaci. Může nahradit jakýkoli mechanický nebo dotykový vypínač - produktová řada obsahuje spínače řady 1, 5 (lustrový) a 6 (schodišťový). Zařízení lze kombinovat instalací několika spínačů vedle sebe do jednoho rámečku (2 až 5 vypínačů).

Upozornění: Použití zařízení vyžaduje připojení k hubu Ajax

Vlastnosti:

• Spínače řazení 1, 5 (lustrové) a 6 (schodišťové)
• Bezkontaktní ovládání pomocí velkého dotykového tlačítka
• Dostupné v 8 barevných provedeních
• Rámečky pro instalaci až 5 vypínačů vedle sebe
• Není vyžadován nulový vodič
• Spínaný výkon od 5 do 600 W
• Dálkové ovládání a konfigurace pomocí aplikací Ajax
• Přidání do systému pomocí QR kódu

Komponenty

LightSwitch je dostupný ve 2 formátech – samostatný vypínač a kombinovaný vypínač.

Samostatný vypínač se skládá ze 2 základních částí: relé a dotykového tlačítka.

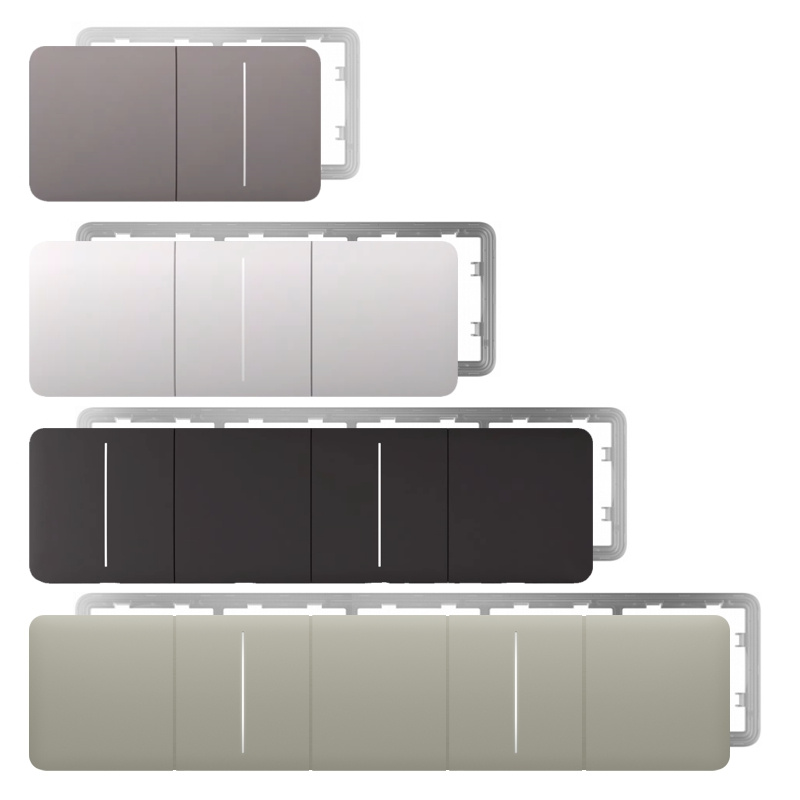

Kombinovaný vypínač se skládá ze 2, 3, 4 nebo 5 relé, dotykových tlačítek a rámečku s odpovídajícím počtem otvorů.

Všechny součásti se nakupují samostatně, takže instalační technici mohou nabídnout řešení, která splňují požadavky zákazníků – žádné přeplatky za díly navíc.

Alternativa k jakémukoliv vypínači

LightSwitch může nahradit jakýkoli mechanický nebo dotykový vypínač: produktová řada zahrnuje spínače řazení 1, 5 (lustrové) a 6 (schodišťové).

LightSwitch se instaluje bez změny elektroinstalace objektu. Zařízení nevyžaduje nulový vodič – postačí fázový.

Spínač pracuje ve dvou režimech: pulzní nebo bistabilní. LightSwitch může ovládat osvětlovací zařízení o výkonu 5 až 600 W. Pro žárovky s nízkým výkonem sada obsahuje kondenzátor, který se připojuje paralelně k osvětlovacímu zařízení.

• Pulzní a bistabilní provozní režim
• Není vyžadován nulový vodič
• Spínaný výkon od 5 do 600 W
• Kompatibilní s evropským standardem 55 mm

Skvělý uživatelský zážitek

LightSwitch má velké dotykové tlačítko, které se aktivuje, když se vaše dlaň přiblíží na 15 mm od tlačítka. Zařízení lze tak použít jako řešení pro veřejná místa: osvětlení můžete ovládat špinavýma mokrýma rukama nebo dokonce v rukavicích.

LightSwitch má podsvícení, díky kterému je vypínač viditelný i ve tmě. Zařízení je možné bez obav umístit i u postele – jeho jemné podsvícení nebude rušit. Podsvícení lze v případě potřeby zcela vypnout v aplikaci Ajax.

Hodí se do každého interiéru

Aby se LightSwitch hodil do domu, bytu, ale i do průmyslového závodu, nabízíme 8 různých barevných provedení dotykových tlačítek.

• Černá
• Grafitová
• Šedá
• Mlhová
• Ústřicová
• Olivová
• Slonovinová
• Bílá

Snadné ovládání a automatizace

LightSwitch vám umožňuje ovládat světlo na dálku prostřednictvím aplikací Ajax: přímo z pohovky nebo dokonce ze zahraničí.

Vyvinuli jsme scénáře pro automatizaci rutinních akcí. Světlo lze nastavit tak, aby se rozsvítilo při poplachu, dle časového plánu, po deaktivaci zabezpečovacího systému či po uplynutí nastavené doby (pulzní režim).

Instalační technici mohou také konfigurovat akce automatizačních zařízení stisknutím tlačítka LightSwitch. Například pro zatemnění v místnosti relé aktivuje zatažení rolet.

Podporované typy automatizačních scénářů:

• Při poplachu
• Při změně stavu systému
• Dle časového plánu
• Po stisknutí dotykového tlačítka

Komunikační technologie Jeweller

Jeweler je rádiový protokol, který zajišťuje rychlou a spolehlivou obousměrnou komunikaci mezi hubem a připojenými zařízeními. Protokol poskytuje bezdrátový rádiový komunikační dosah až na vzdálenost 1 100 m, což umožňuje instalovat vypínače nejen v bytech a domech, ale i ve velkých otevřených prostorech nebo skladech.

Jeweller přenáší všechny potřebné informace a poskytuje okamžitou kontrolu nad libovolným počtem zařízení LightSwitch v systému. Díky Jeweller mohou uživatelé vždy ovládat osvětlení a vidět aktuální stav spínačů v aplikacích Ajax.

Rychlé spárování a instalace

Vše, co instalační technik potřebuje k instalaci LightSwitch, jsou dva šroubováky.

Zařízení se připojí k bezpečnostnímu systému Ajax za méně než jednu minutu. Jednoduše musíte jen otevřít aplikaci Ajax, naskenovat QR kód a přidat zařízení do skupiny místnosti a zabezpečení.

Technická specifikace

Komunikace s ovládacím panelem nebo rozšiřovačem dosahu
Komunikační technologie Jeweller	Ano
Frekvenční pásma (v závislosti na regionu)	866.0–866.5 MHz 868.0–868.6 MHz 868.7–869.2 MHz 905.0–926.5 MHz 915.85–926.5 MHz 921.0–922.0 MHz
Maximální efektivní vyzařovaný výkon (ERP)	? 20 mW
Dosah komunikace (v otevřeném prostoru)	1 100 m
Kompatibilita
Centrální ovládací panely	Hub Plus Hub 2 (2G) Hub 2 (4G) Hub 2 Plus Hub Hybrid (2G) Hub Hybrid (4G)
Rozšiřovače dosahu signálu	ReX ReX 2
Funkce
Automatizační scénáře	Reakce vypínače (sepnutí / rozepnutí relé): Při poplachu Při změně stavu systému Dle časového plánu Při stisknutí tlačítka LightSwitch
Spínaný výkon	Od 5 do 600 W
Bezkontaktní dotykové tlačítko	LightSwitch se aktivuje, když se vaše dlaň přiblíží na vzdálenost 15 mm od tlačítka.
Noční podsvícení	Volitelná funkce (lze deaktivovat v aplikacích Ajax)
Samostatný vypínač (relé + dotykové tlačítko)
Relé	LightCore spínač řazení 1 LightCore spínač řazení 5 (lustrový spínač) LightCore spínač řazení 6 (schodišťový spínač)
Dotykové tlačítko	SoloButton pro spínač řazení 1 a 6 SoloButton pro spínač řazení 5
Kombinovaný vypínač (2 až 5 relé + dotyková tlačítka + odpovídající rámeček)
Relé	LightCore spínač řazení 1 LightCore spínač řazení 5 (lustrový spínač) LightCore spínač řazení 6 (schodišťový spínač)
Dotykové tlačítko	CenterButton pro spínač řazení 1 a 6 (prostřední tlačítko) CenterButton pro spínač řazení 5 (prostřední tlačítko) SideButton pro spínač řazení 1 a 6 (boční tlačítko, lze nainstalovat vpravo i vlevo) SideButton pro spínač řazení 5 (boční tlačítko, lze nainstalovat vpravo i vlevo)
Rámeček	Frame (2 až 5násobný)
Napájení
Napájecí napětí	230V AC / 50 Hz
Maximální spínaný výkon	600 W pro spínače řazení 1 a 6 300 W pro spínače řazení 5
Proudová ochrana	Nad 2.6 A (Pokud je ochrana aktivována, LightSwitch vypne odpojí napájení a odešle notifikaci do aplikací Ajax).
Teplotní ochrana	Nad 60°C (Pokud je ochrana aktivována, LightSwitch vypne odpojí napájení a odešle notifikaci do aplikací Ajax).
Připojení	Fázový vodič (nulový vodič není vyžadován)
Instalace
Rozsah provozní teploty	Od -10°? do +40°?
Provozní vlhkost	Až do 75%
Stupeň krytí	IP20
Rozměry vypínače	Evropský standard 55 mm
Kryt
Barva	Černá Grafitová Šedá Mlhová Ústřicová Olivová Slonovinová Bílá

Samostatné vypínače (relé + tlačítko)

LightCore (1-gang) [55] – Relé pro LightSwitch (spínač řazení 1)

LightCore (2-gang) [55] – Relé pro LightSwitch (spínač řazení 5 - lustrový)

LightCore (2-way) [55] – Relé pro LightSwitch (spínač řazení 6 - schodišťový přepínač)

SoloButton (1-gang/2-way) [55] – Tlačítko pro LightSwitch (spínač řazení 1 a 6)

SoloButton (2-gang) [55] – Tlačítko pro LightSwitch (spínač řazení 5)

Kombinované vypínače (2, 3, 4 nebo 5 relé + tlačítka + odpovídající rámeček)

SideButton (1-gang/2-way) [55] – Boční tlačítko pro LightSwitch (spínač řazení 1 a 6)

SideButton (2-gang) [55] – Boční tlačítko pro LightSwitch (spínač řazení 5)

CenterButton (1-gang/2-way) [55] – Středové tlačítko pro LightSwitch (spínač řazení 1 a 6)

CenterButton (2-gang) [55] – Středové tlačítko pro LightSwitch (spínač řazení 5)

Frame (2 seats) [55] – Dvojnásobný rámeček pro LightSwitch

Frame (3 seats) [55] – Trojnásobný rámeček pro LightSwitch

Frame (4 seats) [55] - Čtyřnásobný rámeček pro LightSwitch

Frame (5 seats) [55] - Pětinásobný rámeček pro LightSwitch

.
